CAD trong sản xuất bao bì hộp gấp thì làm được gì ? Chúng ta thử lấy một vd thực tế để tìm hiểu tại sao nó chưa được ứng dụng rộng rãi trong sản xuất.

Khách hàng đưa một cái hộp giấy và bảo làm “giống y” như vậy ?! – Là một yêu cầu rất hay gặp. Thường chúng ta gỡ cái hộp ra đo đạc và vẽ lại trong AI . Xem hình 1 . AI luôn là phần mềm cơ bản trong ngành in và chúng ta có một layer riêng cho khuôn bế được vẽ bằng AI.

Tới đây xuất hiện câu hỏi làm cách nào chuyển thông tin khuôn bế này trong AI sang CAD và điều đó có lợi gì. CAD phổ biến trong ngành in tại Việt Nam chỉ có 2 phần mềm là ArtiosCAD và Prinect Packaging Designer . Cả hai phần mềm đều có plugin cho AI để chuyển đổi dữ liệu qua lại. Đối với ArtiosCAD đó là Esko Data Exchange nó là một plugin free. Layer khuôn bế sau khi chuyển đổi thành một file ARD và được link vào file AI. Mỗi khi thay đổi nó sẽ tự dộng cập nhật. Packaging Designer cũng có một plugin cho AI và nó hoạt động ngay trong AI với các chức năng của Packaging Designer như 3D hay các chức năng thành phẩm. Nhờ có các plugin này chúng ta có thể thực hiện được việc thiết kế cấu trúc bao bì một cách dễ dàng trong môi trường quen thuộc là AI. Tôi thấy hơi bất ngờ là có rất nhiều người dùng ArtiosCAD nhưng lại không có Esko Data Exchange ?! . Xem hình 2. layer khuôn bế sau khi vẽ lại bằng AI – chuyển đổi sang CAD và có thể dựng 3D với Studio.

Lý do quan trọng nhất để phải chuyển đổi sang CAD là việc làm khuôn bế. Hiện nay việc chế tạo khuôn bế với máy cắt laser , máy uốn dao vv đã trở nên phổ biến và khi đó CAD trở nên một thành phần không thể thiếu trong chu trình làm việc. Đối với các cơ sở sử dụng dịch vụ ngoài làm khuôn bế thì chúng ta chỉ dừng lại ở việc Nesting, nhưng nếu tự chế tạo khuôn bế thì phần mềm như ArtiosCAD cung cấp đủ các công cụ cho chúng ta làm khuôn bế Xem hình 3 , tạo file cắt cho cao su tráng phủ .

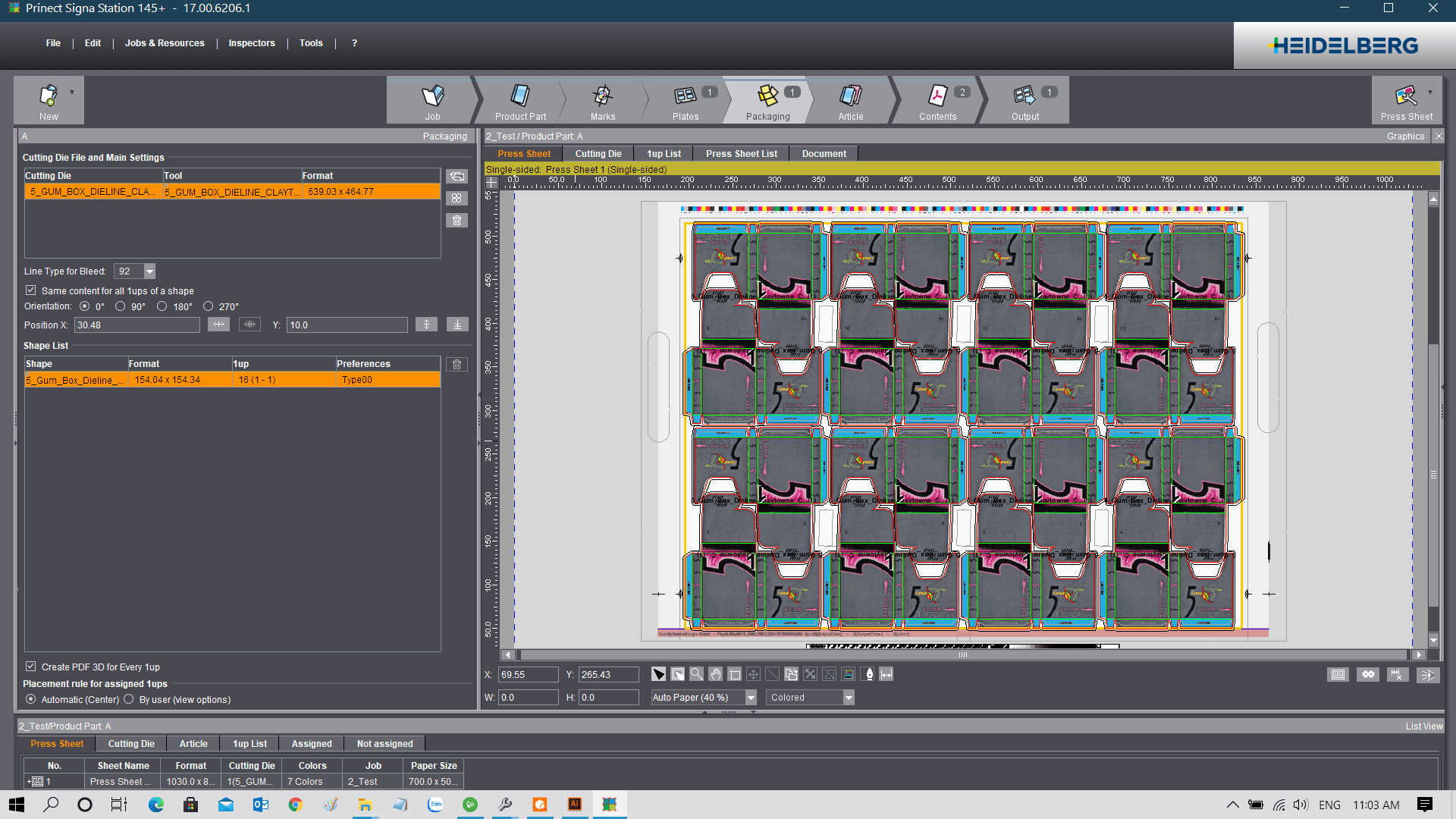

Khuôn bế này được sử dụng làm sơ đồ gấp cho phần mềm bình trang. Điều kiện phần mềm bình trang phải chấp nhận định dạng CFF hay DXF . Hiện nay trên thị trường chỉ có hai phần mềm là SignaPack Pro và Plato, cái đầu tiên phổ biến hơn. Với file CFF xuất ra từ CAD chúng ta có thể bình trang cho bao bì hộp như Hình 4.

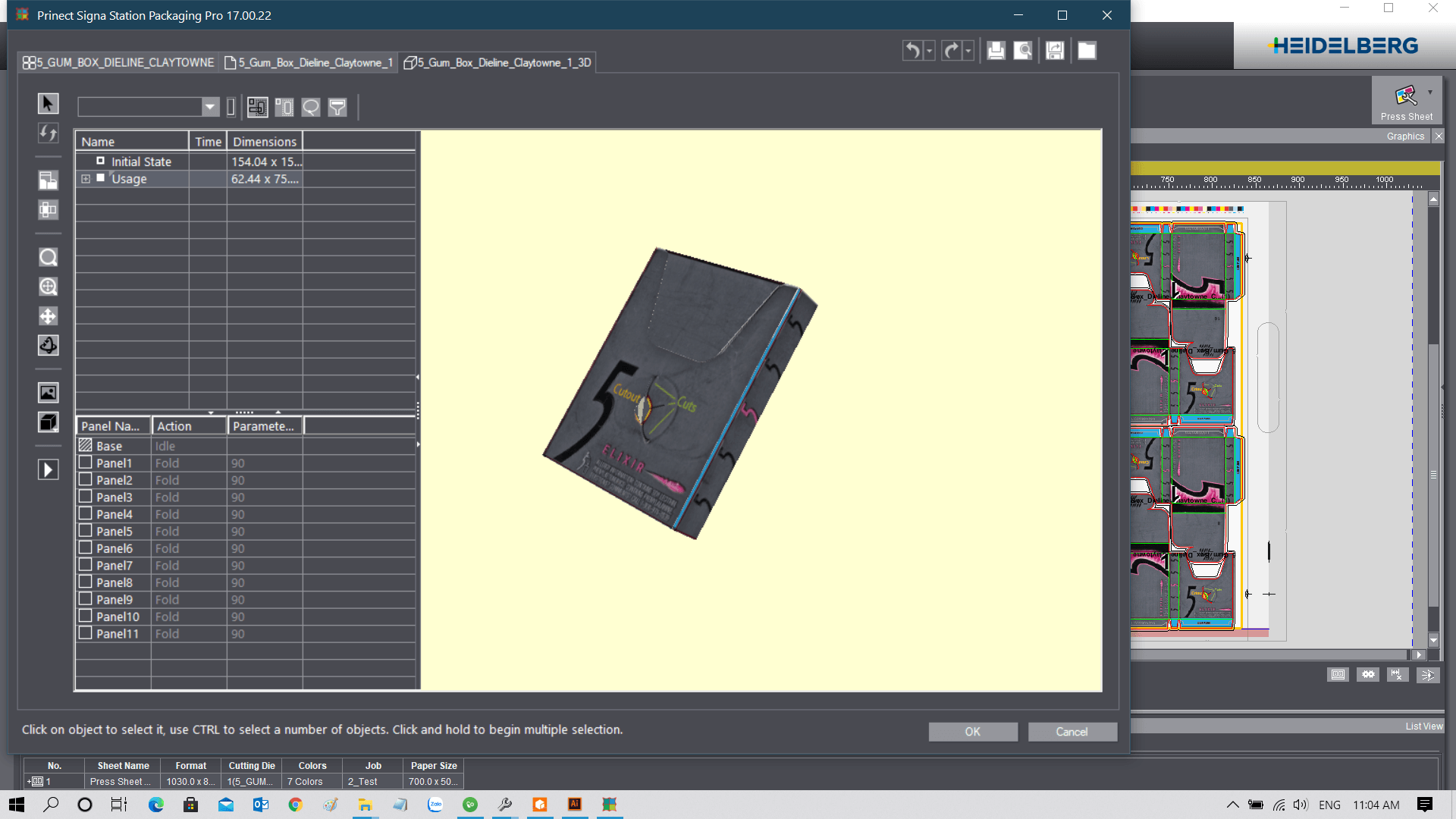

Phần mềm bình trang cho bao bì phải có các chức năng đặt số thứ tự, add barcode, các dải màu ink eater, map màu spot vvv. SignPack là một phần mềm mạnh mẽ và nó có CAD engine của Engview. Xem hình 5.

Một CAD workflow thì đơn giản chỉ có vậy nhưng chúng ta sẽ thấy ngay những hạn chế đang tồn tại.

– Cần có người hiểu -biết – làm được 3 phần mềm AI – CAD – Signa

– Tính tương thích giữa các phần mềm – các phiên bản. AI thì vô chừng CS6 hay CC2021 ? . ArtiosCAD 7.2 hay 12 /14/18 ? SignaPack nào ? hay Plato . Việc thiết lập một workflow thông suốt trong các điều kiện phần mềm khác nhau là một việc không đơn giản.

– Cách tổ chức sản xuất : Một người làm tất cả các công đoạn ( Điều muốn hướng tới) hay chia nhỏ cho nhiều bộ phận ? Khi đó làm cách nào quản lý file ? Chúng ta có file AI link với CAD , file làm khuôn bế , file bình trang Signa vvv . Làm cách nào để lưu trữ file một cách có tổ chức ?

Chỉ có làm thật , cố gắng đưa vào sản xuất chúng ta sẽ thấy nảy sinh nhiều vấn đề cần giải quyết. Nhưng với tinh thần tìm giải pháp, tìm cách ứng dụng , ” Họ đã làm điều đó như thế nào ? ” chúng ta sẽ tìm ra cách hiệu quả để giải quyết vấn đề. Nếu luôn luôn tìm cách không làm hay khó khăn thì quá đơn giản – Bạn cứ tiếp tục làm chuyên gia trong lĩnh vực của mình .

Nhu cầu học về quy trình sản xuất bao bì hộp giấy là một nhu cầu có thật và cái chúng ta cần học là khả năng liên thông giữa các phần mềm , các yêu cầu kỹ thuật của bao bì hộp , ứng dụng trong điều kiện thực tế của từng cơ sở .
